BẢNG BÁO GIÁ
Thang máy mini ba lô		 kích thước hố thang 1000 KT CABIN (A-B) 950 650 SỐ TẦNG Thông tin chủ đầu tư: Phạm Hùng ĐỊA ĐIỂM
1200 850 1150 2 0942222075 Hồ Chí Minh
STT Tên Sản Phẩm Hạng mục Chi tiết Đơn Vị Số lượng Thông Số Hình Ảnh Mã Code/TL/KL
1 Thang máy mini ba lô THÔNG TIN SẢN PHẨM Sankyo Elevator 1
Mã hiệu: Sankyo-250-Hydraulic
Tải trọng tối đa: 250kg
Thương hiệu: HSV - Sankyo Elevator
Nơi sản xuất: Việt Nam
Tốc độ: 18m/phút
Hệ điều khiển: Sankyo HDC250
Hố Pit: Không cần
 THÔNG TIN SẢN PHẨM Đơn Giá:1
Code:1
TL:0
KL:0
MÔ TẢ SẢN PHẨM Bộ 1

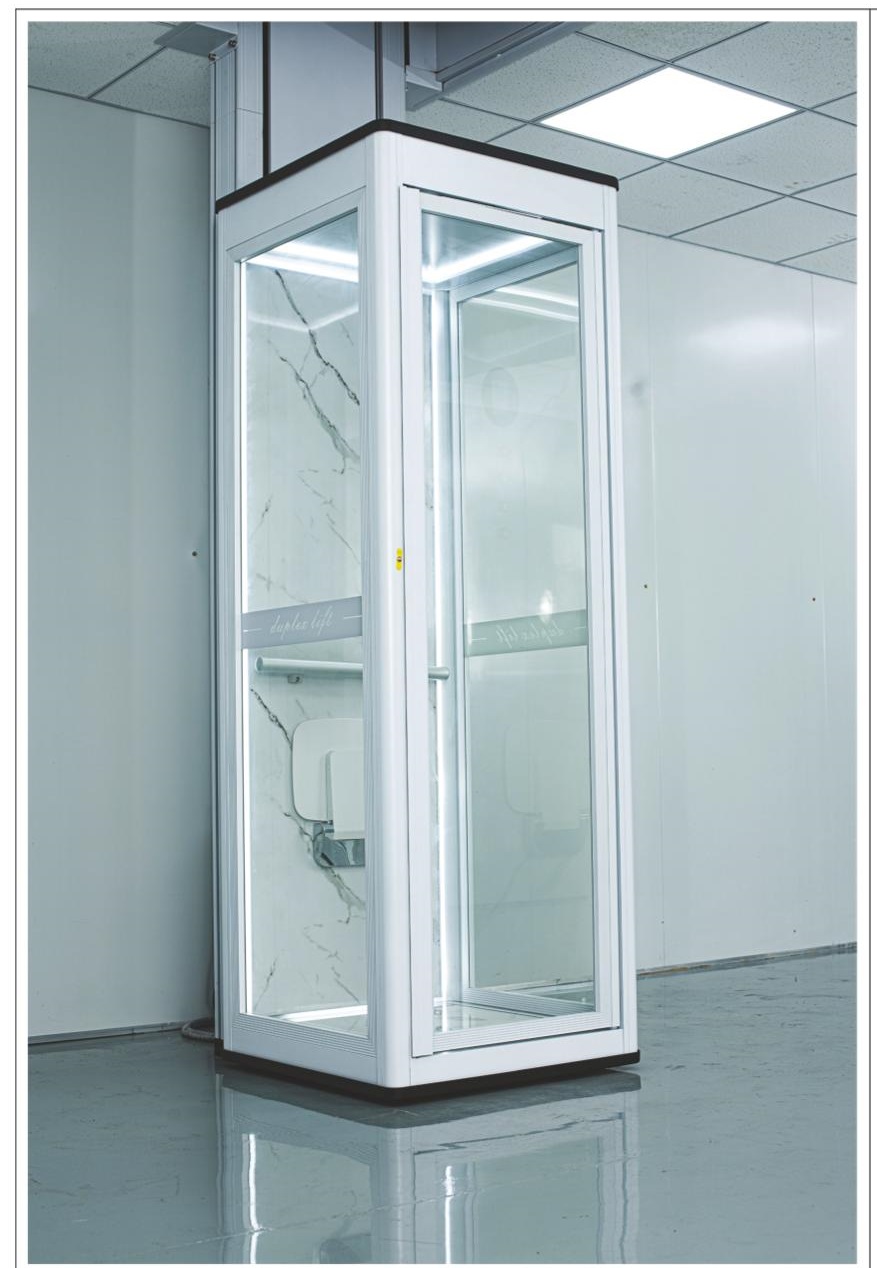

Tên gọi: Thang máy mini ba lô
Tên gọi khác: Thang máy thủy lực
Loại truyền động: Thủy lực
Khung bao: không có

*** ƯU ĐIỂM ***
- Tối ưu diện tích
- Giá thành rẻ

*** NHƯỢC ĐIỂM
- Hạn chế tốc độ (18m/s)
- Hạn chế tải trọng (250kg)
- Hạn chế chiều cao (3 tầng)
- Không đủ tiêu chuẩn kiểm định
 MÔ TẢ SẢN PHẨM Đơn Giá:210.000.000
Code:210
TL:500
KL:10
THÔNG SỐ CABIN Bộ 1

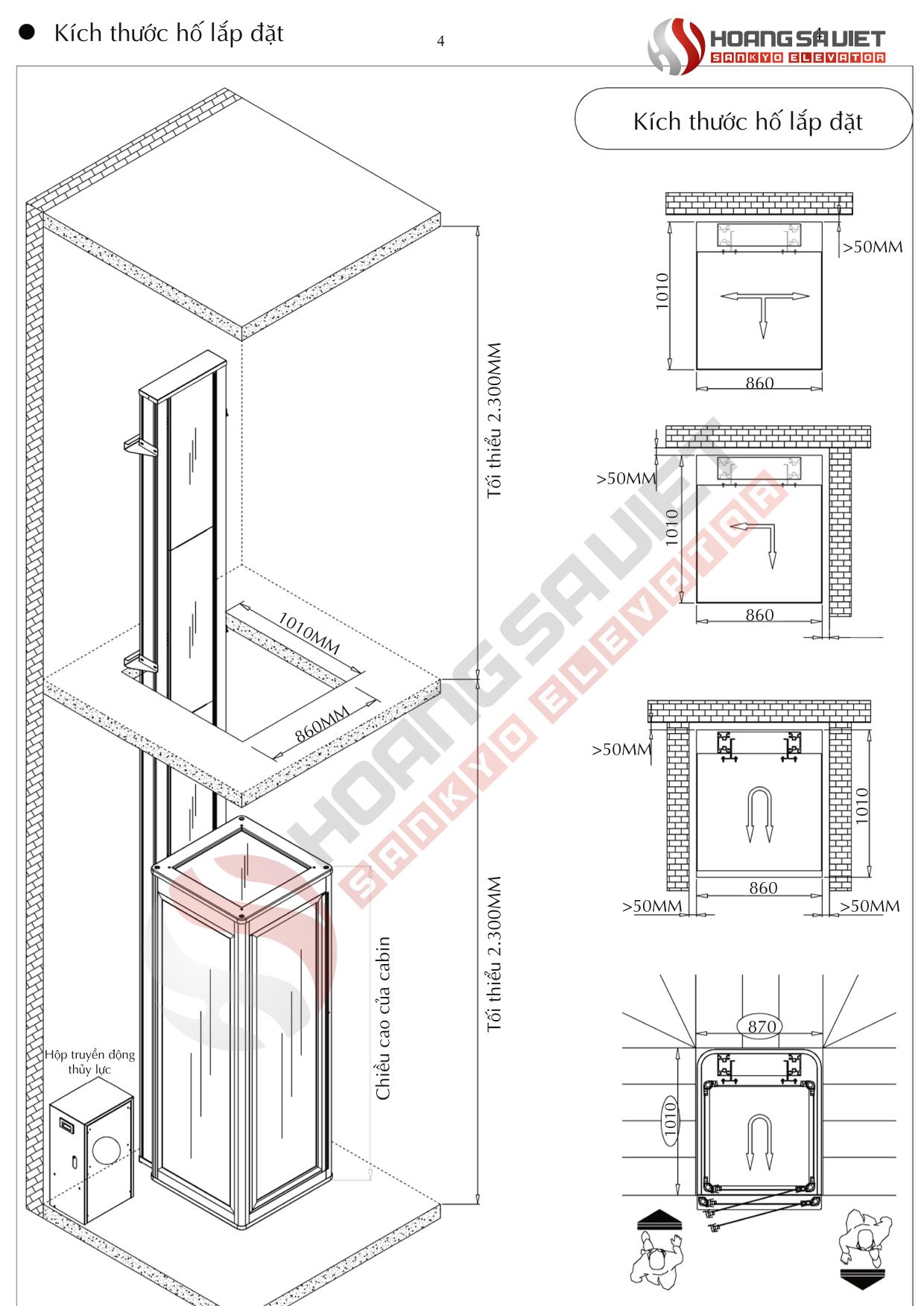

*** TÍNH KÍCH THƯỚC CABIN ***

Chiều rộng cabin= (Wp-160mm)
Chiều sâu cabin= (Dp-268mm)

=== TRONG ĐÓ ===
- Wp là độ rộng lọt lòng hố Pit
- Dp chiều sâu lọt lòng hốt Pit
- Kích thước hô Pit phổ biến: 1130*1030
- Kích thước cabin phổ biến: 972*762mm

Độ rộng cửa: 600mm
Trang trí: Viền LED
Bảng điều khiển: Màn hình LCD
Bảng gọi tầng: Màn hình LCD
Trần cabin: Đèn LED trang trí
Sàn cabin: Nhựa PVC & trải thảm
 THÔNG SỐ CABIN Đơn Giá:1
Code:1
TL:0
KL:0

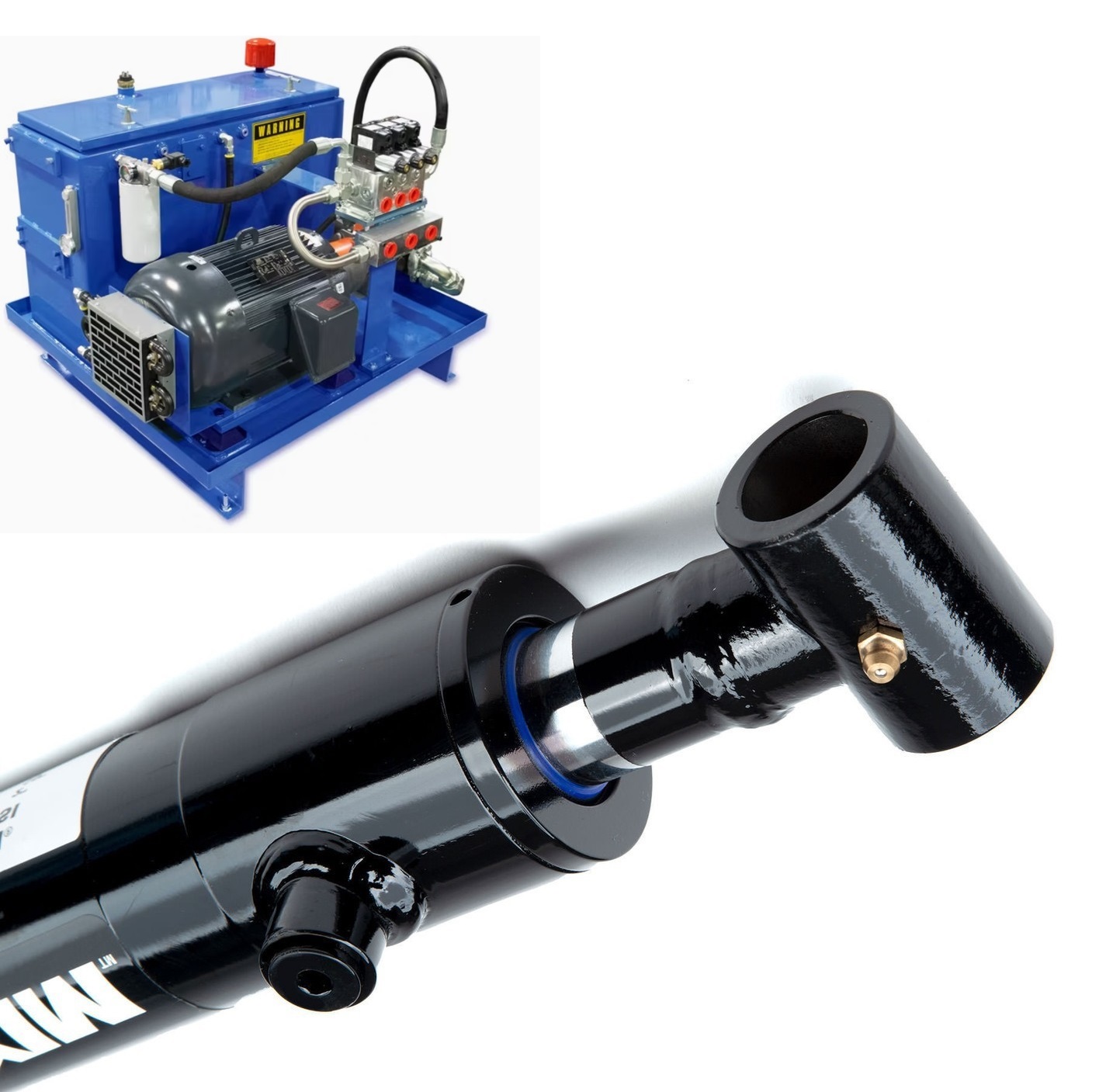

BỘ TRUYỀN ĐỘNG Bộ 1
- Mã hiệu động cơ: Tuhe- HD35KW
- Công suất động cơ: 3.5KW
- Nhãn hiệu: Tuhe
- Thông số Cylinder: φ70x3500MM
- Hệ thống van GR28 2V 4CC
 BỘ TRUYỀN ĐỘNG Đơn Giá:1
Code:1
TL:0
KL:0

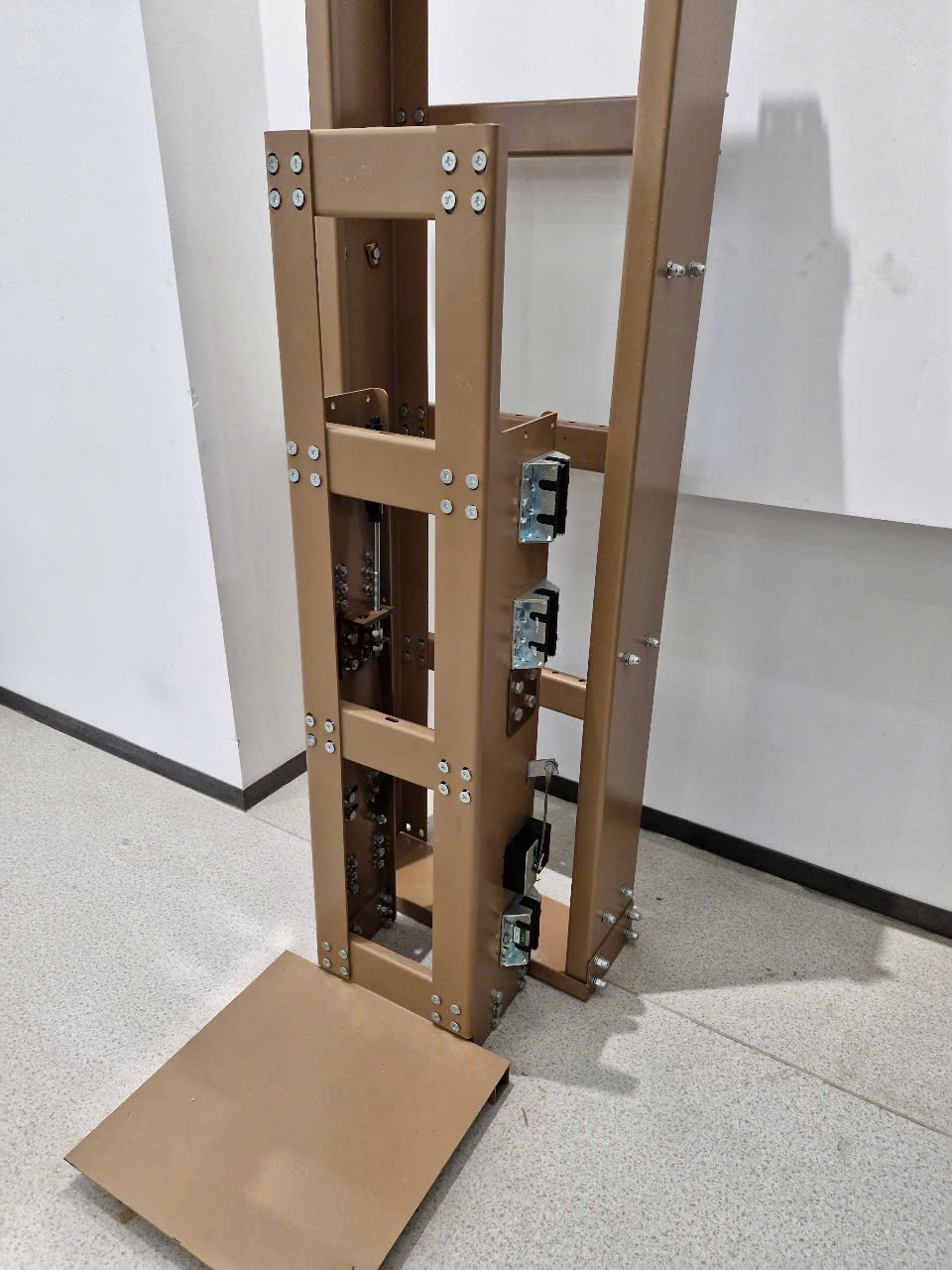

THÁP CHỊU TẢI & RAIL DẪN Mét 6.4
- Truss hộp 700x300mm (Thép/ sơn tĩnh điện)
- Rail dẫn hướng cabin T78
- Ốp bao che (thép/sơn tĩnh điện)
- Sản xuất: Hoàng Sa Việt Sankyo
 THÁP CHỊU TẢI & RAIL DẪN Đơn Giá:4.000.000
Code:256
TL:320
KL:3.2
GIÁ VẬT LIỆU Giá trị linh kiện 235.600.003 VND
TỔNG CỘNG 235.600.003 VND
CHI PHÍ VẬN CHUYỂN 3.960.000 VND Hồ Chí Minh
CHI PHÍ LẮP ĐẶT 28.272.000 VND Hồ Chí Minh
TỔNG CỘNG CHƯA BAO GỒM VAT 267.832.003 VND 820 KG

13.2 CBM
